Este amplificador de fono insignia GE-10 es una recopilación de todos los conocimientos y experiencias de Audio Note.
Fue diseñado para funcionar con el preamplificador insignia G-1000 para crear un sistema de preamplificador definitivo para reproducción analógica.
Características
El circuito ecualizador es de tipo CR
Chasis separado y fuente de alimentación totalmente independiente
Aislar los condensadores del filtro de ondulación y los condensadores de desacoplamiento
Circuito de fuente de alimentación de filamento tipo derivación a gran escala
Los circuitos de suministro de energía son independientes para una mejor separación de canales
Adopte piezas de calidad como SSW (hilo plateado de seda), condensadores de lámina plateada, transformador de potencia original y chasis de cobre.
Unidad de ecualizador PHONO
El circuito del ecualizador es de tipo CR, por lo que se obtiene la textura de sonido más natural.
La primera etapa es un circuito en cascodo, luego el ecualizador es seguido por un seguidor de cátodo. Esta disposición alcanza una impedancia de salida baja y garantiza un sonido natural sin coloración.

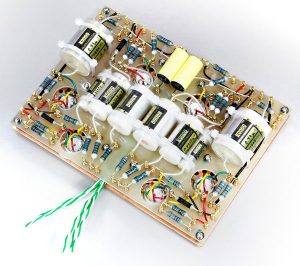

La modularización de una sección de amplificador fonográfico logra rutas de señal más cortas y el mérito del cableado manual. A través de él, se pueden montar 6 piezas de tubos de vacío y grandes condensadores de señal plateados en el módulo.
Además, el bucle de señal de alta pureza se forma colocando 4 condensadores de desacoplamiento alrededor del módulo. También teniendo en cuenta que se puede conectar un preamplificador de estado sólido, es posible cargar el GE-10 con una impedancia de entrada tan baja como 20 kΩ.
Fuente de alimentación, circuito del calentador de derivación
Las melodías de rectificación son 6CA4. El transformador de potencia y los choques están dispuestos de modo que se obtenga la mínima vibración. Se seleccionan 3 tipos de condensadores de desacoplamiento para equilibrar bien las características tonales. La fuente de alimentación se refuerza separando claramente los condensadores del filtro de ondulación y los condensadores de desacoplamiento.

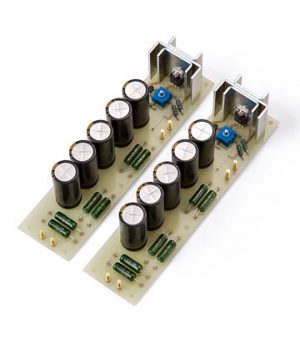

Combinando grupos de condensadores y un circuito de suministro de energía del calentador DC6.3V tipo shunt, las ondulaciones en la línea de energía se eliminan en gran medida y el voltaje del calentador se regula dentro de ± 5%.
Impedancia de carga y filtro de corte bajo
Después de conectarse a un preamplificador y seleccionar el valor correspondiente (3 valores seleccionables) en la impedancia de carga de salida del GE-10, se preestablece una impedancia resultante de 20 kΩ. El condensador de salida de GE-10 y este 20kΩ hace un filtro de corte bajo sin efecto negativo en la calidad del sonido. Este filtro reduce moderadamente un subsónico y ayuda a mantener limpio el sonido.
Piezas de altísima calidad
Audio Note condensadores originales de lámina plateada, resistencias de plomo plateado, material de cableado SSW, chasis principal de cobre, condensadores electrolíticos originales, conectores RCA originales, transformadores de potencia originales, estranguladores y mucho más. Otras partes, como los condensadores y resistencias del mercado, se seleccionan cuidadosamente para cada posición específica.
Especificaciones
Product: Stereo CR type PHONO equalizer amplifier
Model: GE-10 i
RIAA Declination: ±0.5dB (30Hz-20kHz, Excluding LCF)
Gain: 38dB
Input / Impedance: 2pairs (RCA, unbalanced) / 47kΩ
Output: 1pair (RCA, unbalanced, over 20 kΩ load)
Noise: less than 1.5mV
Vacuum tube: E88CC x2, 6072 x4, 6CA4 x2
Power consumption: 46W
Dimension: Main unit 320mm(W) 160mm(H) 414mm(D). Power supply unit 320mm(W) 160mm(H) 414mm(D) (excluding protrusions)
Weight: Main unit 15kg. Power supply unit 20kg
