Soulnote P3

El relé personalizado de pérdida ultrabaja RSR-2-12D y la resistencia de lámina desnuda están completamente introducidos
Preamplificador Monster que reproduce música de forma orgánica y agradable.

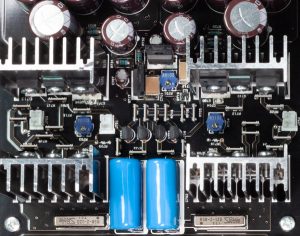

■ Adopción del circuito Type-R para amplificador de balance sin realimentación El amplificador de línea de salida está equipado con un circuito de balance discreto sin realimentación «Circuito Type-R» que hizo un brillante debut con S-3, totalmente sintonizado para el preamplificador.
Además, se introduce una resistencia de lámina desnuda de ultra alta precisión recientemente desarrollada. Al establecer la resistencia del emisor en 1 Ω y la resistencia de salida en 3,9 Ω, puede disfrutar de una increíble cantidad de información, sensación de SN y capacidad de transmisión de clase de amplificador de potencia.

■ Volumen del tipo de conmutación de resistencia fija de alta gama El mejor volumen nació con el mejor método posible y las mejores partes. Se utilizan resistencias de lámina desnuda de ultra alta precisión para las resistencias. Además, para el relé de conmutación, hemos desarrollado y adoptado recientemente el relé personalizado de pérdida ultrabaja RSR-2-12D (relé de nota del alma de referencia). El volumen de 144 pasos se compone de pasos de 0,5 dB. Incluso si se baja el volumen, la frescura no se pierde y el sonido no pierde peso.

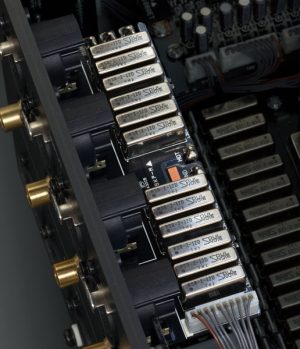

■ Método de conmutación GND Selector de entrada Uno de los factores más importantes que deterioran la calidad del sonido de un preamplificador es el problema de los bucles GND y la mezcla de ruido causada por la conexión de una gran cantidad de dispositivos fuente. Para eliminar este problema, adoptamos un método de conmutación no solo del lado de la señal sino también del GND para que el dispositivo no seleccionado esté en un estado en el que el conector esté desconectado. Además, para evitar la influencia de un contacto de relé, RSR-2-12D se adopta completamente como selector.

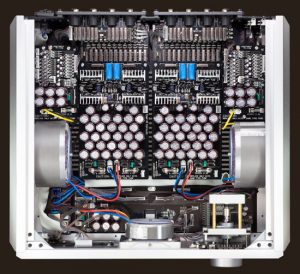

■ Construcción monoaural gemela completa Para los canales izquierdo y derecho, hemos adoptado la denominada construcción monoaural gemela que utiliza dos tableros de terminales de entrada / salida, tableros de circuitos, circuitos de suministro de energía, transformadores de energía, circuitos de transmisión de relé y suministros de energía de relé idénticos . Además, la fuente de alimentación para el microordenador también está completamente separada, incluido el transformador. Además, la señal de control del relé, que es el único contacto con el sistema de señales, está completamente separada por un fotoacoplador.

■ Separación completa de GND Al tener tres chasis aislados con cerámica para cada uno de los tres sistemas de los canales izquierdo y derecho y el sistema de control, cada uno de los tres GND del GND izquierdo y derecho y el GND del sistema de control está completamente separado. Tuvo éxito en hacerlo. Es posible conectar cada GND colocando el interruptor trasero, pero al separar completamente el GND, puede experimentar el asombroso fenómeno de que «el campo de sonido se expande sorprendentemente en tres dimensiones y todos los sonidos comienzan a cantar orgánicamente».

■ Transformador de potencia ultrapotente El transformador de potencia analógico utiliza un transformador toroidal grande no impregnado con 280VA en cada lado. Incluyendo el transformador de control, tiene una capacidad total de 600VA, que es equivalente a A-2 y tiene la capacidad más fuerte en la historia de SOULNOTE. En cuanto al transformador, la capacidad de accionamiento audible mejora en proporción a la mayor regulación provocada por la gran capacidad. La fuerza impulsora de P-3 cambia el grado del amplificador de potencia y el altavoz.

■ Montaje vertical del transformador Al hacer que la dirección de montaje del transformador sea perpendicular a la placa, la dirección del flujo de fuga dañina se hace paralela a la placa y se evita el salto al circuito.

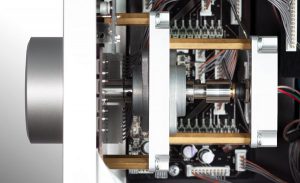

■ Codificador rotatorio óptico de doble cojinete y volante El efecto volante de la perilla de gran volumen hecha de aluminio sólido y los dos cojinetes grandes utilizados para eliminar el juego mecánico hacen que el control de volumen se sienta húmedo, pesado y flexible.

■ Conexión a tierra de picos de

tres puntos Tres picos conectados directamente a cada una de las tres bases del transformador de potencia eliminan las vibraciones dañinas del transformador antes de que se propague al chasis.
■ Base de entrada de CA no fija La entrada de CA utiliza JODELICA ETP-600CU. Además, al no fijar mecánicamente la base de entrada de CA de aluminio, se evitó el vaciado del panel trasero y se obtuvo una calidad de sonido más abierta.

■ Función de bypass de AV Cada uno de XLR y RCA se puede configurar en bypass de AV fijando el volumen y emitiendo a ganancia cero.

■ Estructura flotante La placa Type-R y la cubierta superior tienen una estructura flotante que no se fija mecánicamente. Al liberarnos del estrés mecánico y los efectos dañinos de descarga de aire, hemos adquirido una calidad de sonido y un campo de sonido vívidos y naturales que se acercan al estado en el que la cubierta superior está abierta.

■ Anclaje GND Los metales del lado izquierdo y derecho están aislados del chasis principal con arandelas de cerámica, y el GND izquierdo y derecho están conectados directamente. Esto mejora aún más el efecto (un amplio campo de sonido y transparencia) debido al GND flotante izquierdo y derecho.

■ Función de conexión de varias unidades La comunicación UART permite el enclavamiento de varias unidades. Al configurar el maestro y el esclavo, todos los esclavos siguen la configuración del maestro. En este momento, es posible agregar una diferencia al volumen maestro en el lado esclavo. Con esta función, por ejemplo, el control de volumen del multiamplificador mediante el divisor de canal digital es posible después de la conversión DA. Por supuesto, debido al sistema de control GND flotante, no ocurren problemas como el bucle GND debido a la conexión.

■ Acerca de RSR-2-12D (Reference Soul Note Relay) Personalización adicional basada en el relé de lengüeta sellado con tubo de vidrio de pérdida ultrabaja que demuestra un rendimiento cercano al del relé de mercurio. Este es nuestro relé personalizado original que ha sido conducido a un nivel que es comparable en calidad de sonido a los cables. El P-3 usa 94 de estos relés por unidad.

■ Resistencia de la lámina desnuda de ultra alta precisión Basándonos en la resistencia de la lámina de ultra alta precisión artificial de grado satélite con excelentes características de temperatura, somos particulares acerca de la calidad del sonido y la personalizamos aún más. Con el fin de eliminar los volcados y los hábitos causados ​​por los mohos y las caídas, lo hemos hecho desnudo y desarrollado de forma independiente una resistencia con la más alta calidad de sonido. El P-3 usa 156 de estas resistencias por unidad.

■ Especificaciones
Entrada
XLR 4 sistema RCA 4 salida del sistema XLR x3 RCA x1 (XLR y RCA son seleccionables)
Distorsión armónica total 0.0015% (1.5Vrms)
Características de frecuencia 2Hz a 1MHz (±
3.0dB ) Ruido residual 13μV (20kHz LPF)
Salida máxima 21Vrms
Impedancia de salida 6.8Ω
Ganancia máxima 11dB
Voltaje de la fuente de alimentación AC100V 50 / 60Hz
Consumo de energía 20W
Dimensiones externas máximas Cuerpo: 454 (W) x 170 (H) x 430 (D) mm
Peso Aprox.Cable de
alimentación Cable
JAN Premium plateado: 4580197835884 Premium black : 4580197835891
