SPL Audio Director Mk2

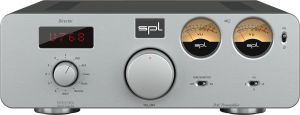

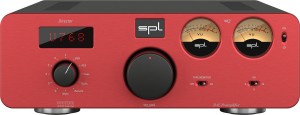

Es el gran control de volumen de 45 mm. Su masa junto con el potenciómetro motorizado Alps RK27 “Big Blue” realza aún más la sensación de “cuchara en la miel”. El LED de marcador rojo hace que el ajuste sea visible incluso en entornos oscuros.

Director-MK2 Volumen RC
Volumen RC
El volumen se puede controlar a distancia con cualquier control remoto por infrarrojos, que el Director Mk2 simplemente aprende.

Director Mk2 – Aprende el control remoto por infrarrojos Director-MK2 fuente de alegría
Fuente de alegría
Se pueden conectar hasta diez (¡10!) Fuentes estéreo al Director Mk2. Seis de ellos son para señales de entrada analógicas y cuatro para señales de entrada digitales. La selección de fuente se muestra en la pantalla LED de matriz de puntos: IN 1 a IN 6 para las entradas analógicas. AES, USB, COAX, OPTI para las entradas digitales, donde la frecuencia de muestreo detectada se muestra después de unos dos segundos. Por ejemplo, U768 = entrada USB con frecuencia de muestreo de 768 kHz. La selección de fuente también se puede operar de forma remota si el interruptor giratorio está en la posición «Remoto».

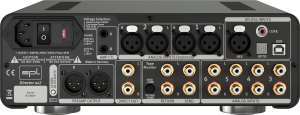

El Director Mk2 ofrece dos pares de entradas balanceadas con conectores XLR y cuatro entradas estándar con conectores RCA chapados en oro. En el lado digital hay cuatro entradas adicionales. El audio PCM se recibe en formato S / P-DIF a través de Cinch coaxial, Toslink óptico y XLR balanceado (AES). Tanto el audio PCM como el audio DSD se pueden convertir a través de USB.

Entradas Director-MK2

El DAC768
El muy aclamado chip DAC AKM AK4490 Velvet Sound ™ premium se utiliza como chip convertidor en el convertidor de digital a analógico, que gracias a su nueva arquitectura reproduce los detalles de sonido más finos. Convierte audio PCM con una resolución de 32 bits y una frecuencia de muestreo de hasta 768 kHz, lo que equivale a 16 veces la resolución de un CD. Direct Stream Digital también es compatible con una resolución de DSD4 o DSD256.

El DLP120
La salida analógica del chip DAC debe filtrarse mediante un filtro de paso bajo. Director Mk2 tiene dos de ellos: uno para audio PCM y otro para audio DSD, ya que se requieren diferentes frecuencias de atenuación. Y a diferencia de todos los demás DAC del mundo, los filtros de paso bajo aquí están construidos con tecnología VOLTAiR, que proporciona una ventaja en dinámica y margen de maniobra.

Que tiempos aquellos
Dos medidores VU mecánicos visualizan los niveles de entrada para el canal de audio izquierdo y derecho. Con el interruptor VU puede optimizar la pantalla para diferentes niveles de señal.

Director-MK2 Buenos tiempos
Monitor de cinta
Un circuito de monitor de cinta es bastante retro. ¿Quién tiene todavía una grabadora o una grabadora? ¿Quién tiene todavía un ecualizador? Para decirlo de otra manera: ¿A quién le gustaría hacerlo y no puede hacerlo porque ningún fabricante ofrece ya un circuito de monitor de cinta? Bueno, los que quieran pueden volver a hacerlo.

Monitor de cinta Director-MK2

Los niveles de audio de hoy son mucho más altos que en el pasado y muchos grabadores se verán sobrecargados por ellos. En ese caso, simplemente presione el interruptor y el nivel de la grabadora se reducirá en 10 dB. Para compensar, el nivel de la grabadora aumenta en 10 dB. Et voilà.

Director-MK2 Devolución-Envío

Preamplificador Director-MK2
Preamplificador y salida directa
En el lado de la salida, se pueden conectar amplificadores de potencia o altavoces activos a las tomas de salida del preamplificador mediante XLR. La salida directa a través de RCA recoge la señal de salida antes del control de volumen y, por lo tanto, ofrece la posibilidad de conectar un amplificador de auriculares.

Director-MK2 AMP CTL
AMP CTL
Prácticas son las tomas AMP CTL a las que se pueden conectar amplificadores de potencia con entradas de disparo de 12 V para encenderlos y apagarlos de forma remota junto con el Director Mk2

Características técnicas
Entrada y salida analógica: XLR (balanceada), RCA

Ganancia máxima de entrada y salida:
32,5 dBu
Impedancia de entrada (RCA):
47 kΩ
Impedancia de entrada (XLR):
20 kΩ
Impedancia de salida:
75 Ω
Rechazo de modo común (XLR):
-82 dBu
Rango de frecuencia (-3 dB):
4 Hz – 300
Diafonía (1 kHz):
-108 dBu
THD (0 dBu, 1 kHz):
0,000992%
Ruido (ponderado A):
-102,5 dBu
Gama dinámica:
135 dB
Entradas digitales, DAC768

AES / EBU (XLR), frecuencias de muestreo PCM:
44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
SPDIF coaxial (RCA), frecuencias de muestreo PCM:
44,1 / 48 / 88,2 / 96 / 176,4 / 192 kHz
SPDIF óptico (Toslink F06), frecuencias de muestreo PCM:
44,1 / 48 / 88,2 / 96 / con fibra de vidrio <1 m: 176,4 / 192 kHz
USB (B), frecuencias de muestreo PCM:
44,1 / 48 / 88,2 / 96 / 176,4 / 192 / 352,8 / 384 / 705,6 / 768 kHz

USB (B), DSD sobre PCM (DoP), frecuencias de muestreo:
2,8 (DSD64), 5,6 (DSD128), 11,2 (DSD256) MHz
0 dBFS calibrado a:
15 dBu
Fuente de alimentación lineal interna con blindado Toroidal Transformer

Voltaje de funcionamiento para audio analógico:
+/- 60
Voltaje de funcionamiento para relés y LED:
+ 12 V

Voltaje de funcionamiento para DAC768:
+ 7 V, +3,3 V
Fuente de alimentación de red

Tensión de red (seleccionable, ver cámara de fusibles):
230 V CA / 50; 115 V CA / 60 Hz
Fusible para 230 V:
T 500 mA
Fusible para 115 V:
T 1 A
El consumo de energía:
máx. 40 VA
Consumo de energía en espera:
<0,3 W
